안녕하세요~ ^^ '판넬매니아!' 입니다.~
오늘부터 조립식판넬 시공의 모든것을 알수 있는 '판넬시공이야기'를 연재합니다.~ 두둥 !!
'전남 보성 한마음교회 신축공사'
<1>

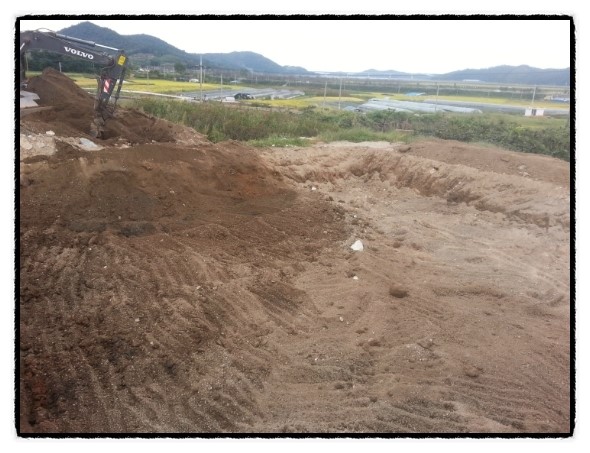

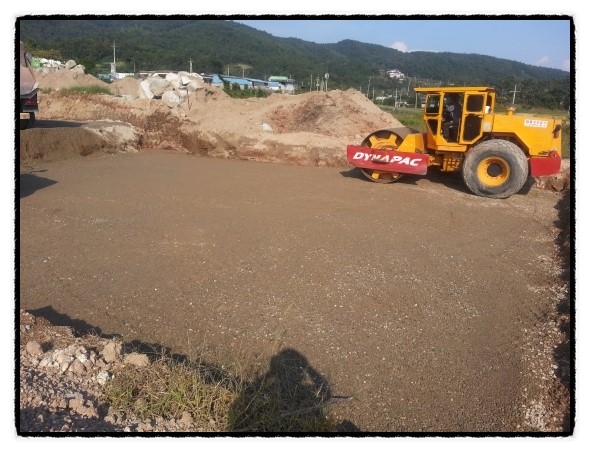

보성한마음교회 신축현장은 최초대지구입후 1.2~1.8M를 성토하여 대지를 조성하여서
건물의 침하를 방지하기위하여 200mm마다 층다짐을 실시하여 부동침하를 방지하였어요.

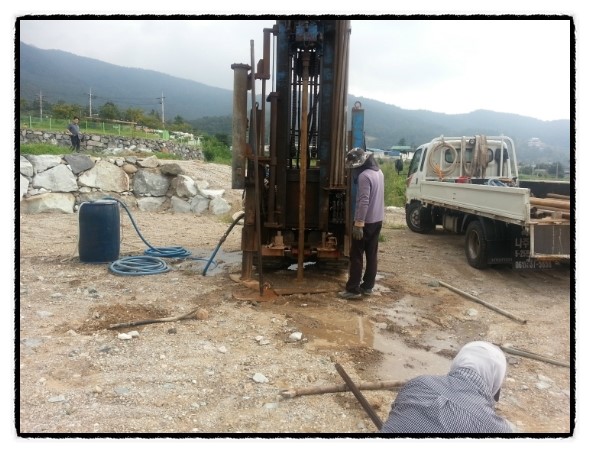

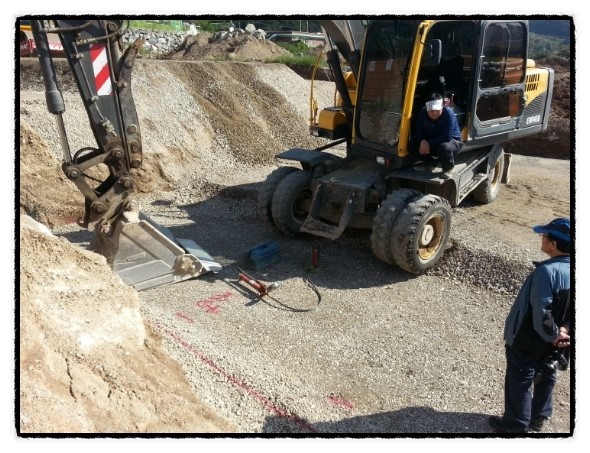

되메우기 완료 후 평판 재하시험을 2개소 실시하여 지지력을 꼼꼼히 확인후 후속공정을 진행하였습니다.
<2>

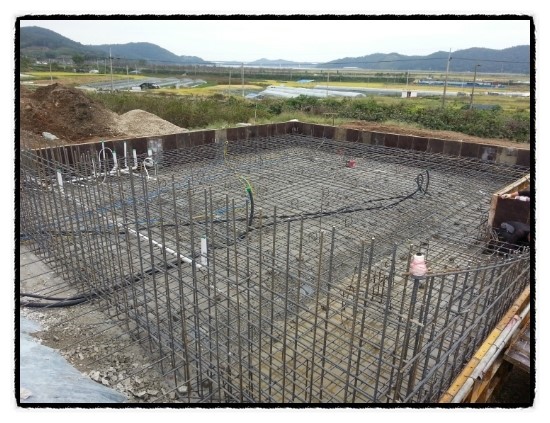

다음은 '철근콘크리트공사' 진행이었는데요.
사택부분(낮은부분)의 공사를 먼저 진행 후 되메우기를 실시하였으며.
예배당 부분 철근콘크리트공사를 사택부분옹벽과 밀실시공하여 일체화하였습니다.
<3>
기초의 양생및 철골의 가공시간을 고려하여 부대토목공사를 먼저 실시하고

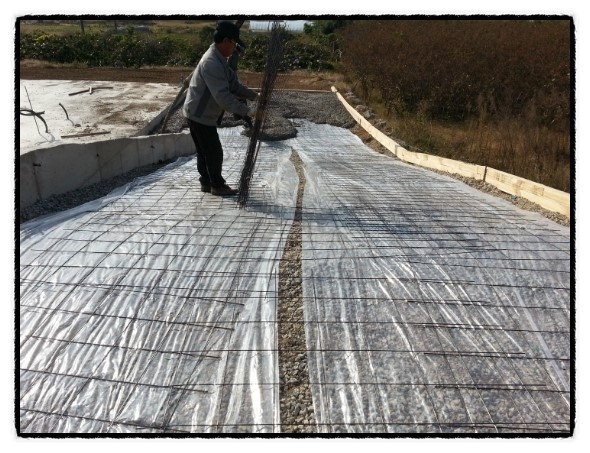

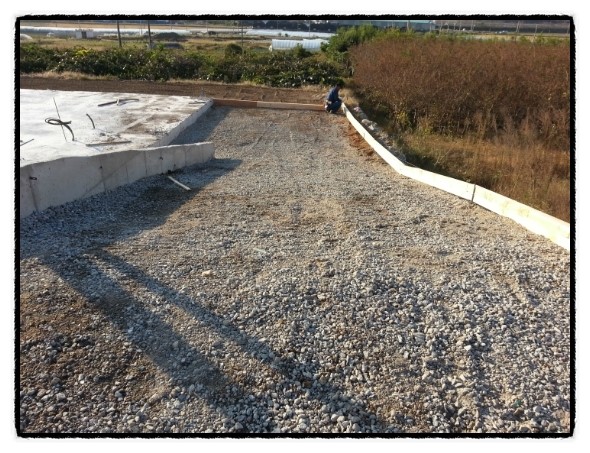

대지의 잡석다짐 실시후 PE필름과 와이어메쉬(＃6*150*150)를 깔고
콘크리트타설후 휘니샤 마감으로 부대포장을 마무리하였으며.

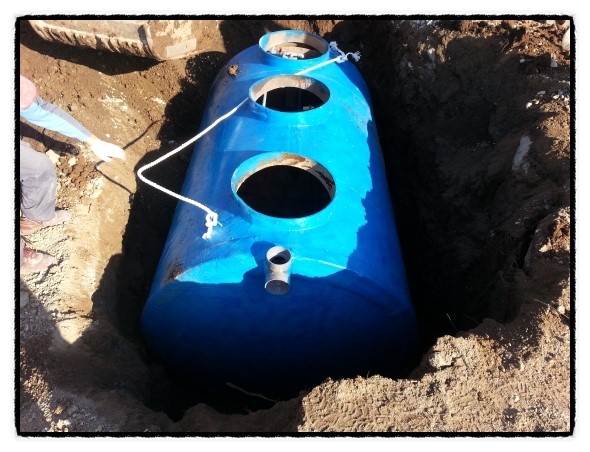

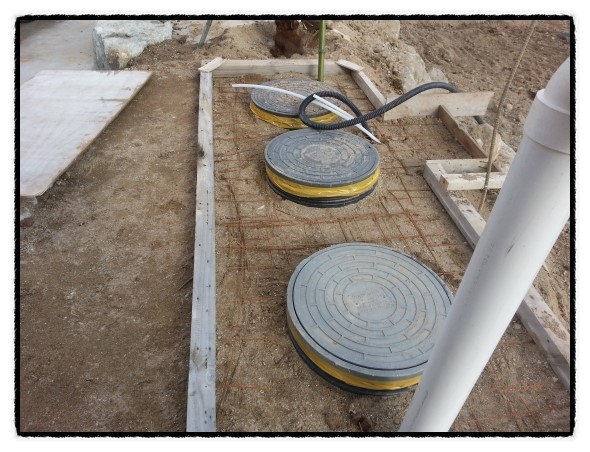

우.오수관로 및 정화조를 시공하였죠.
<4>

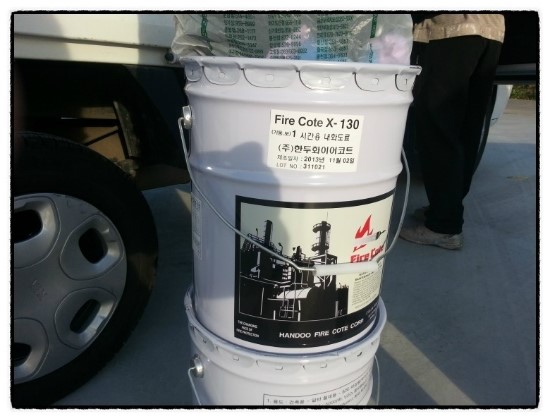

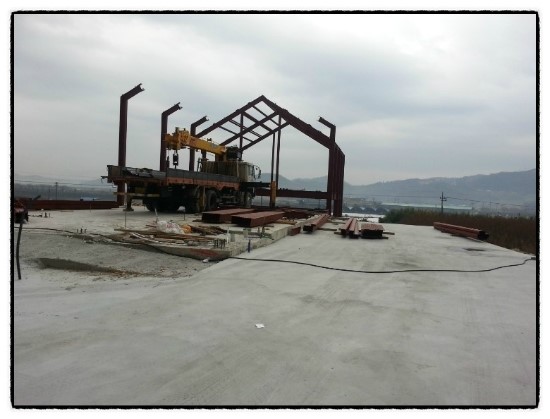

철골 세우기 작업 후 철골의 내화페인트시공을 하여 화재를 만반히 대비하였고
<5>

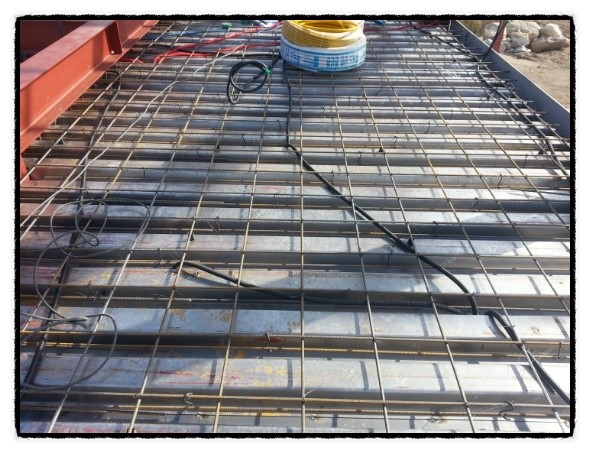

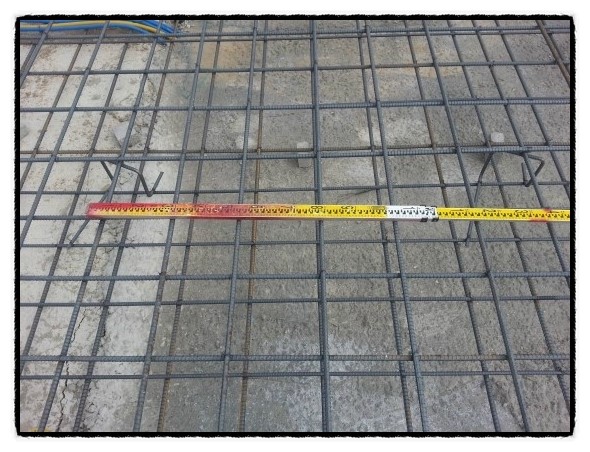

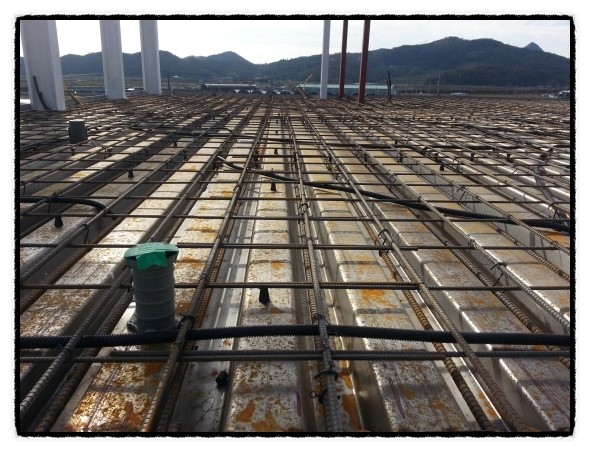

철골완료 후 2층부분의 데크플레이트구간 콘크리트 타설전 S고리를 이용하여 상.하부철근을 조립하여
정밀시공을 하였습니다.
어때요? 꼼꼼하죠 ! ^^
<6>

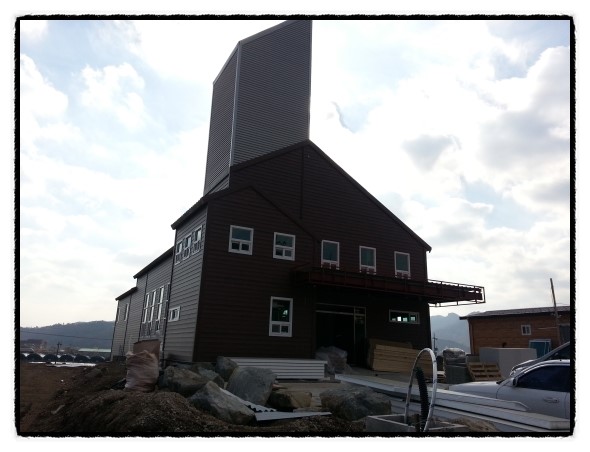

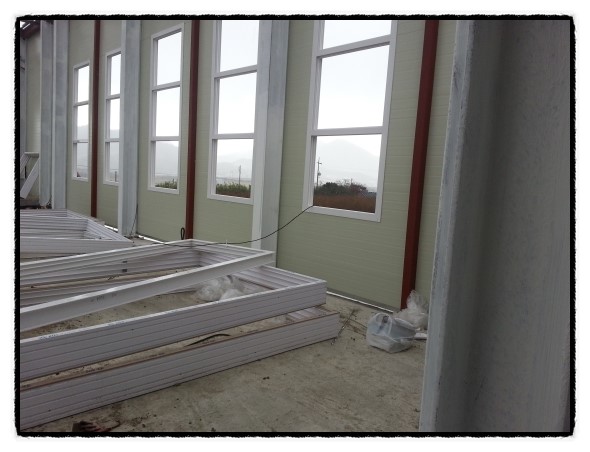

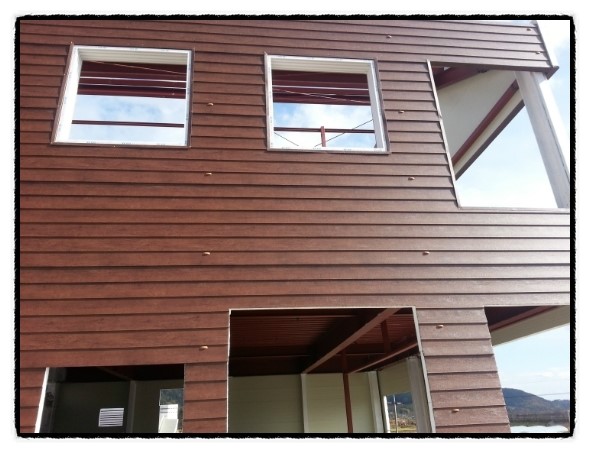

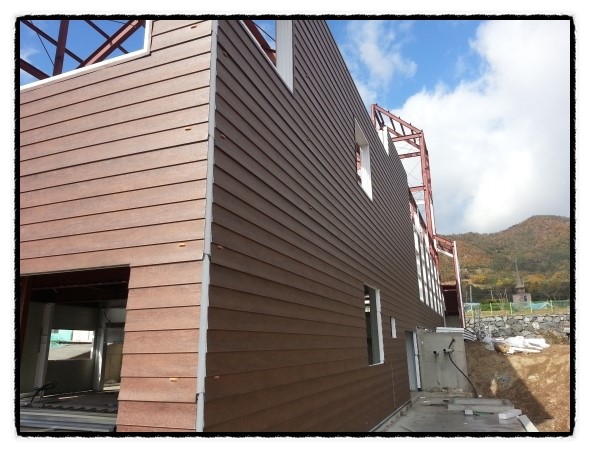

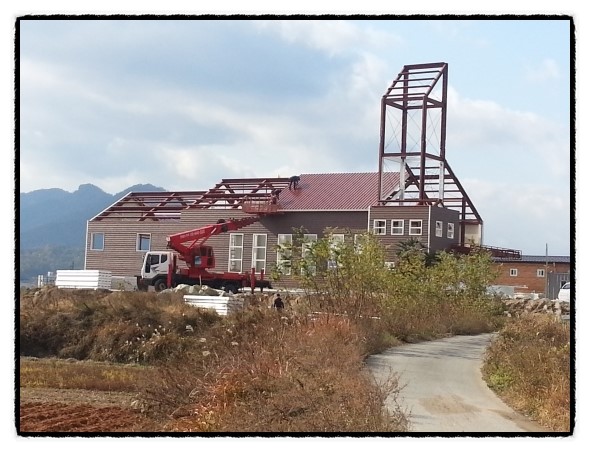

WOW !! 드디어 '판넬'입니다. 짜~!잔~ !!
판넬공사는 당초 외벽은 '비드법1종' 비중0.02이상 100T,
지붕은 '비드법1종' 비중0.02이상 150T로 설계되어 있었으나
단열의 극대화를 위하여 외벽은 설계대로 시공하고 내부에서 단열보강 실시하였고
지붕은 비드법2종4호 150T로 시공하였습니다.
아참~ 여기서 잠깐 !!
비드법1종3호 열전도율:0.040W/mk이하.
비드법2종4호열전도율:0.034W/mk이하로 단열성능이 비드법2종4호가 월등히 좋습니다 ^^
<7>

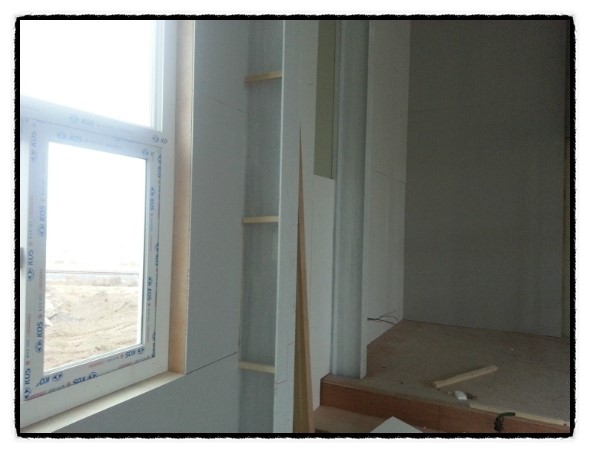

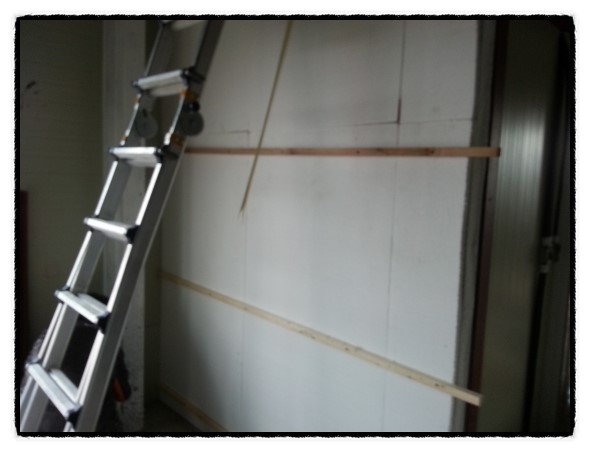

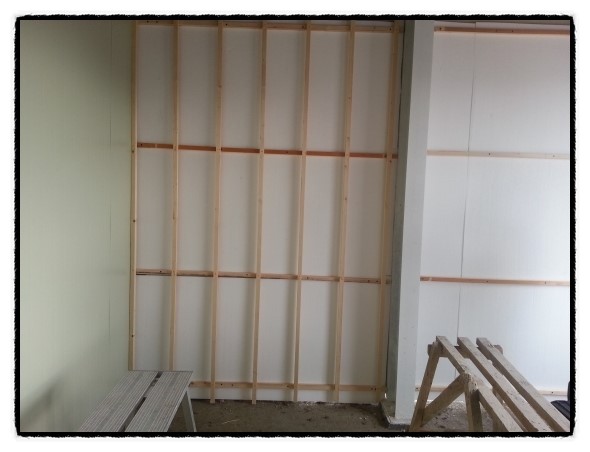

내부벽체의 석고보드 마감전 비드법1종1호(비중0.03이상)30MM를
벽체에 시공하여 단열성능을 보강하였으며
목재로 틀을 짜서 벽체에 시공하여 공간을 확보, 결로발생까지 대비하였습니다.
<8>

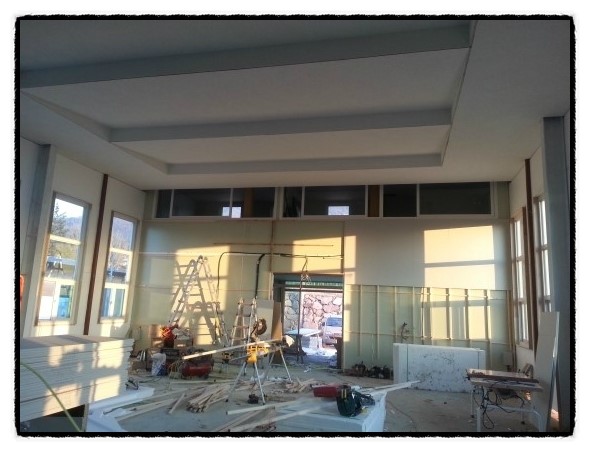

요즘은 겉모양도 중요하지만 실제 생활하시는 내부마감에 관심이 많으시죠?
내부마감은 각 실의 용도와 각 실 사용자의 편의와 취향을 고려하였고
그에 따라 자재와 색상을 선택하여 시공하였습니다.
특히 예배당은 에코현상에 대비하여 벽 및 천정의 자재를 흠음재로 선택하였으며
모든자재는 방염제품을 사용하여 화재에도 안전하게 대비하였습니다.
당회실, 유아실, 교육실 등의 모든자재 또한 방염제품으로 화재에 대비하였으며
각 실 용도에 맞게 색상을 결정하였죠~
너무나도 만족하시더라구요 ^^
<9>

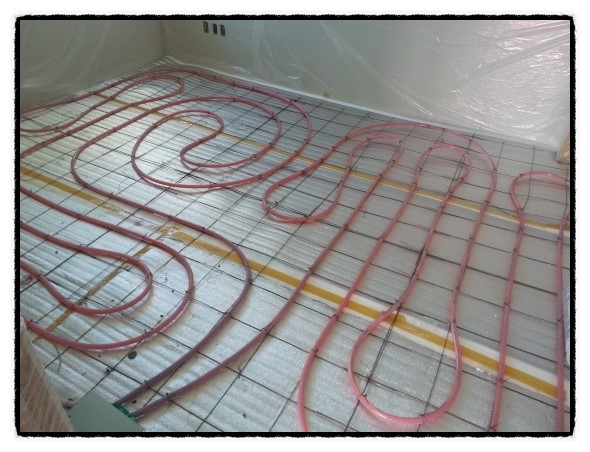

바닥난방 적용실은 1층의 사택, 2층의 교육관, 2층의 유아실로 실제평수는 47평정도였습니다.
석유보일러로 시공시 유지관리비용이 많아 부담을 줄이고자
원적외선 온돌보일러로 결정하였고
이번 시공에 사용된 이앤비보일러는 유가대비 저렴한(최대65%) 유지비용으로
난방시 원적외선이 나와 건강에도 좋은 제품으로 시공하였습니다.
(실제로 바닥몰탈 시공후 새집에서 나오는 시멘트냄새가 없는것을 확인하였음)
그리고 보일러가 없어 난방시 소음이 없고 각실별 분리난방도 가능하여
목사님부부가 아주 마음에 들어하셨습니다.

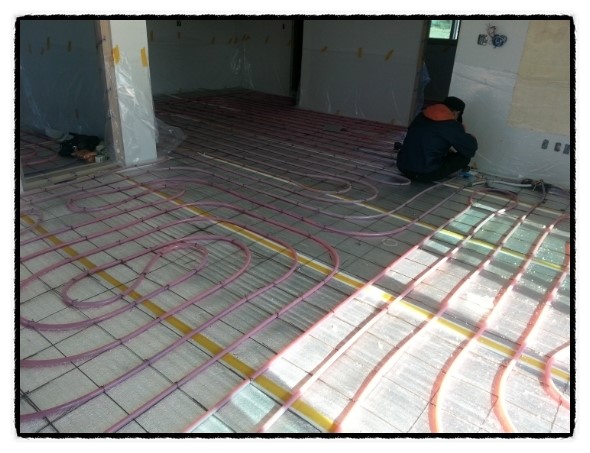

바닥의 열손실을 방지하기위하여 이앤비보일러를 설치하기전
비드법1종1호(비중0.03이상)90T를 바닥에 깔았으며
그후 이앤비 시공팀이 열반사단열재를 바닥에 한번 더 시공함으로 인해 바닥난방의 단열에 만전을 기했습니다.
<10>

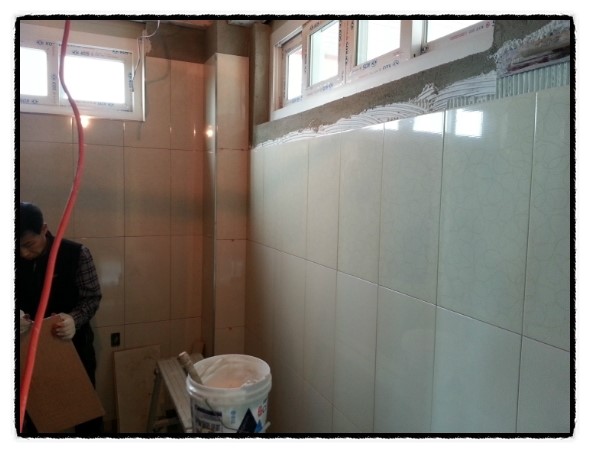

화장실의 타일시공은 판넬내부에 시멘트벽돌을 0.5B시공한 후 액체방수를 하였으며
그후 벽 및 바닥에 몰탈을 시공하였어요.
타일시공은 떠붙임이 아닌 압착으로 시공하였는데 그 이유는
떠붙임시공 시 추후 타일의 탈락이 생길 가능성이 많아 압착공법을 택하였습니다.
4개월여에 걸친 조립식판넬을 이용한 교회 시공이 마무리되었습니다.~ ^^
이제 마무리된 !
보성 한마음 교회를 보여드릴께요 ^^

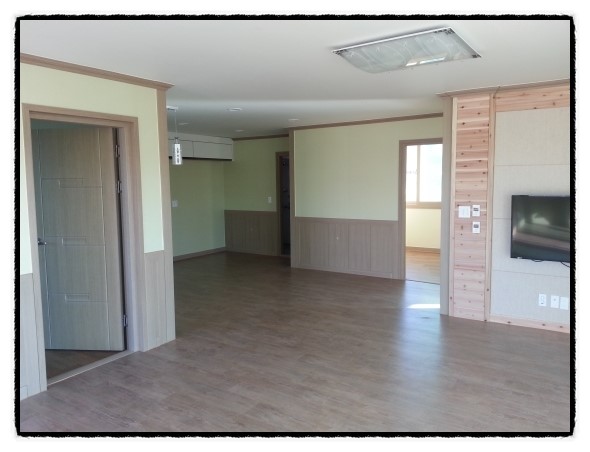

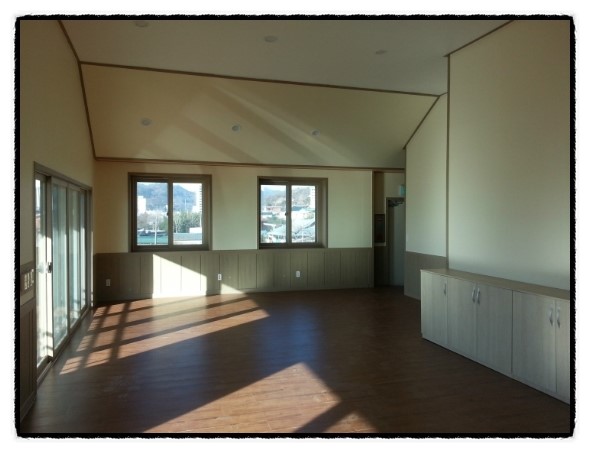

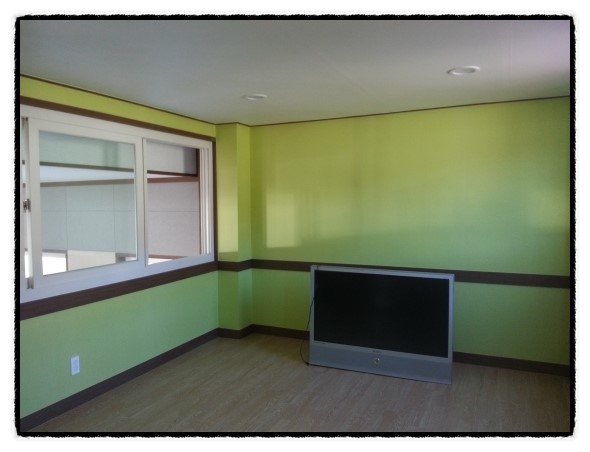

- 교육관

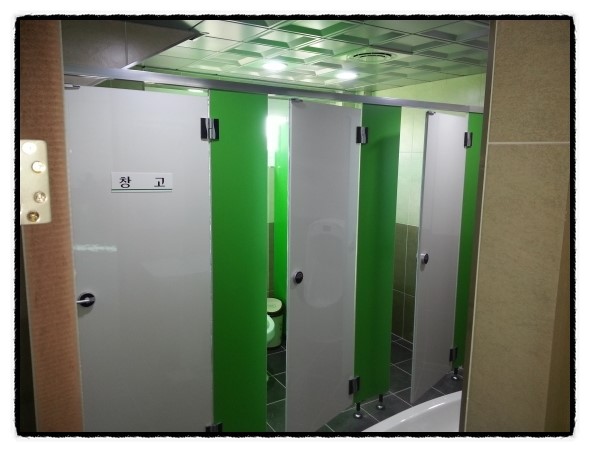

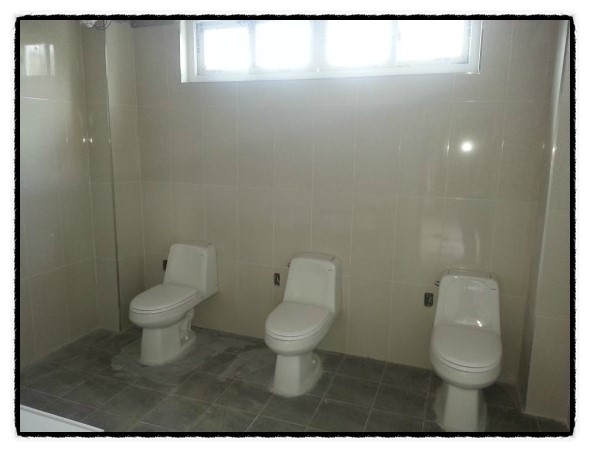

남자화장실
사택
영유아실

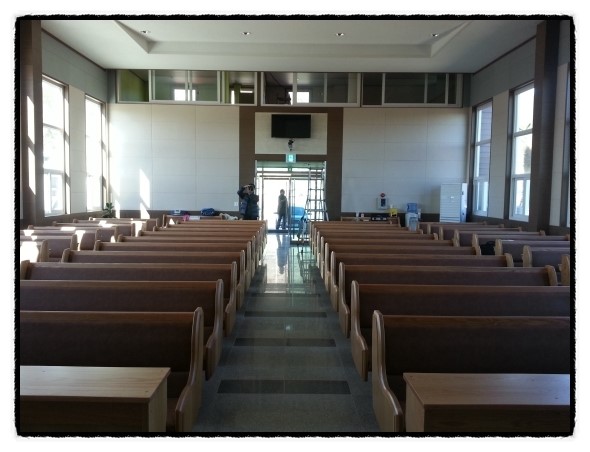

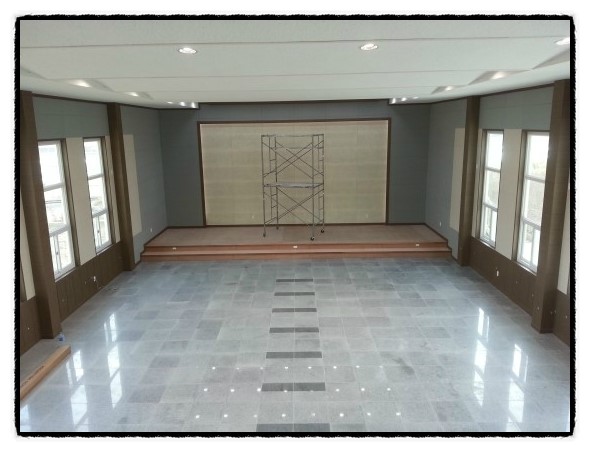

예배당
외부조경

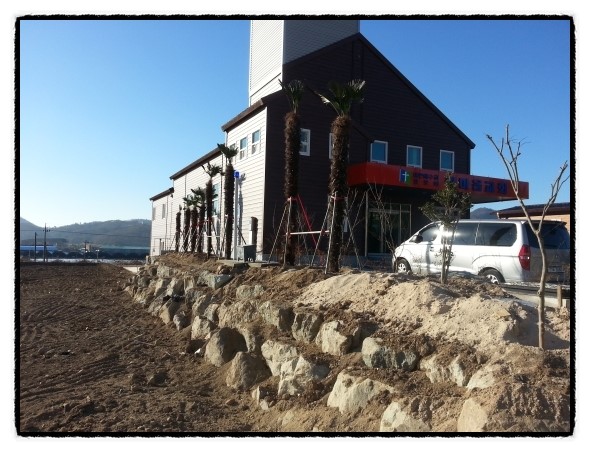

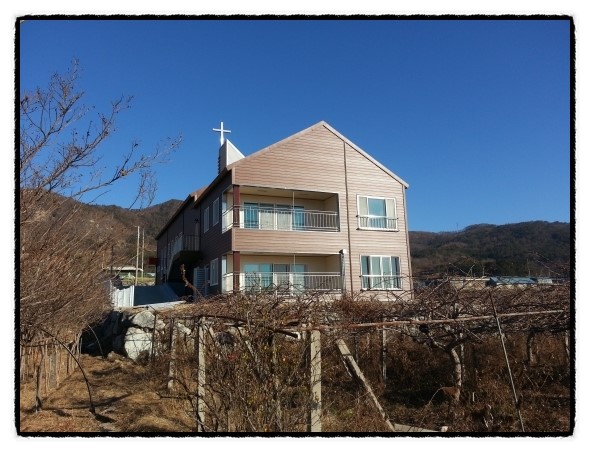

교회 외부 전경 (배면)

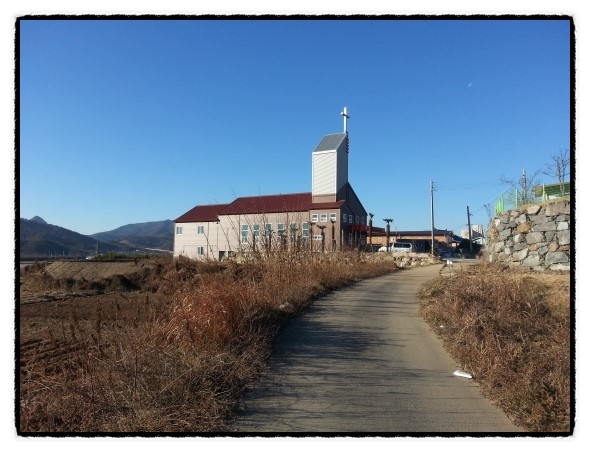

진입로에서 바라본 교회 외부전경
어떠세요?
'조립식 판넬'로 시공한 전남 벌교 한마음 교회 !
너무 너무~ 깔끔하고 아름답지 않나요? ^^
-
-
공사 기간 : 2013년9월~2013년 12월
-
시공 총괄 : (주)대광판넬 건설사업부 (광주광역시 서구 유덕로 91, 062-352-2240~6
-
철근콘크리트 공사 : M&G건설 (순천시 덕암동 덕암3길 46번지, 윤재수사장 010-9443-3440)
-
철골 및 판넬 시공 : 태인기업 (광주광역시 광산구 소촌동 106번지, 김호석사장 010-8007-9766)
-
인테리어 공사 : 테마디자인 (전주시 덕진구 인후1가 935-3번지, 최용호사장 063-251-3441)
-
난방 공사 : 이앤비테크 (광주광역시 남구 구동37-87대영빌딩4층, 구길수 부장 010-3567-9846)
-
